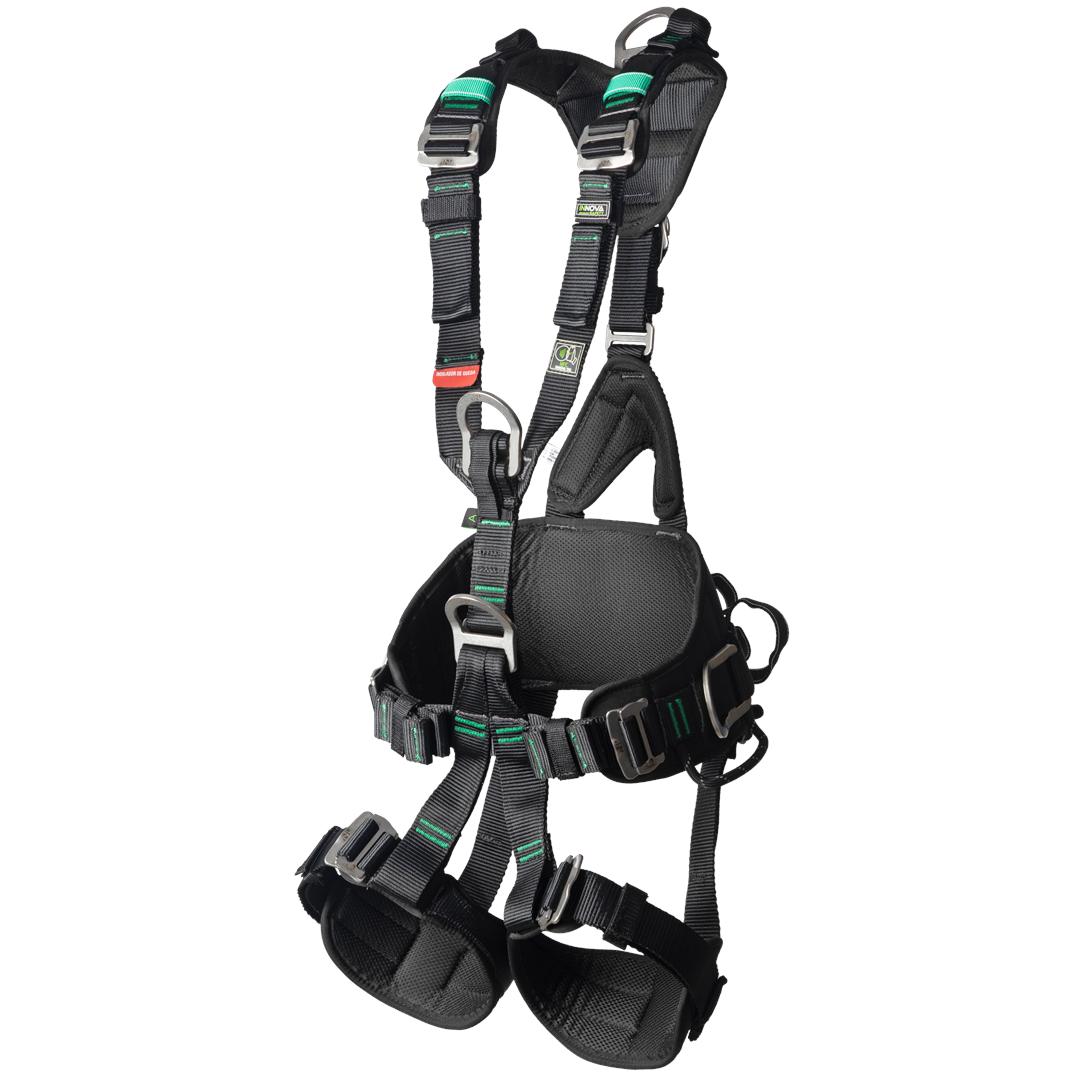

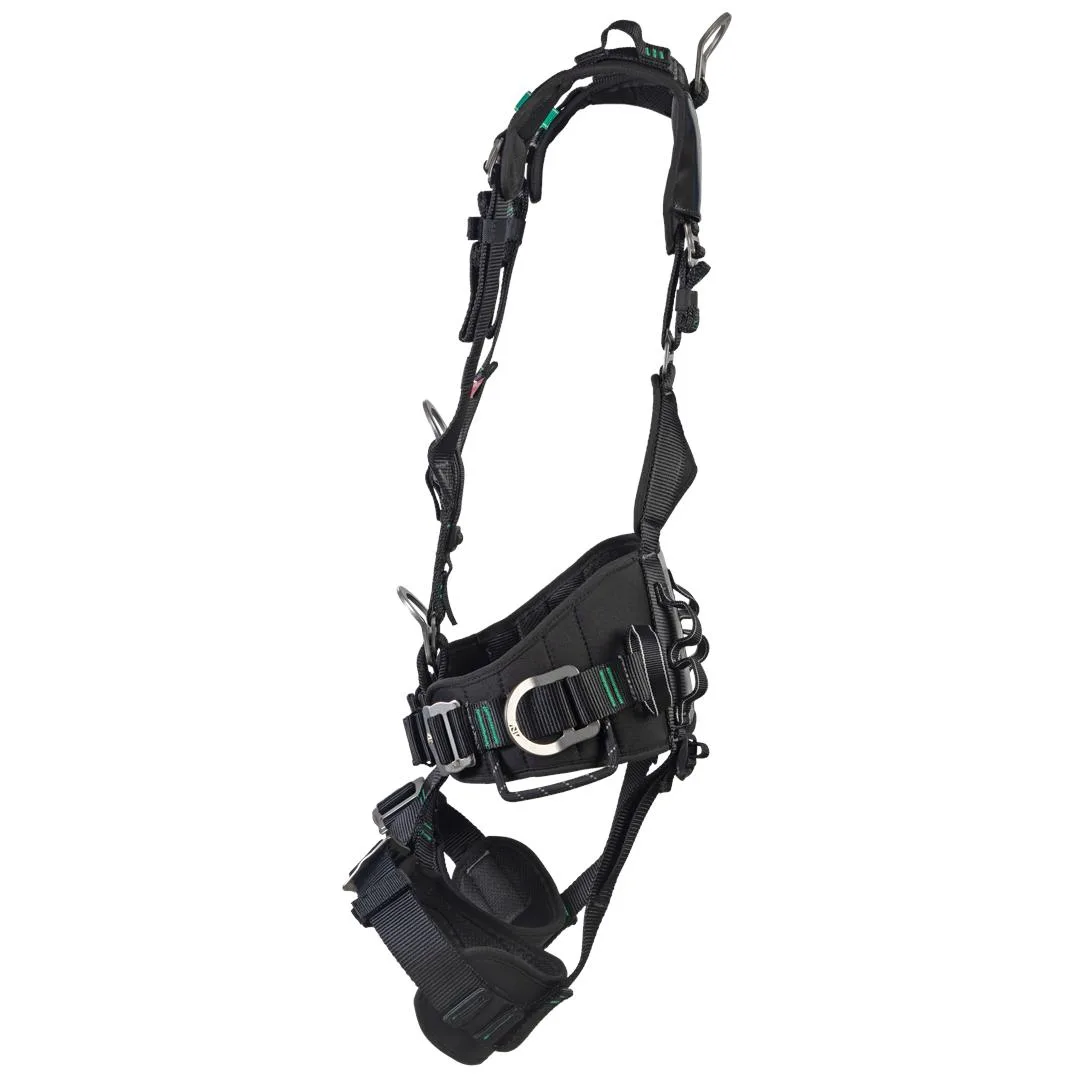

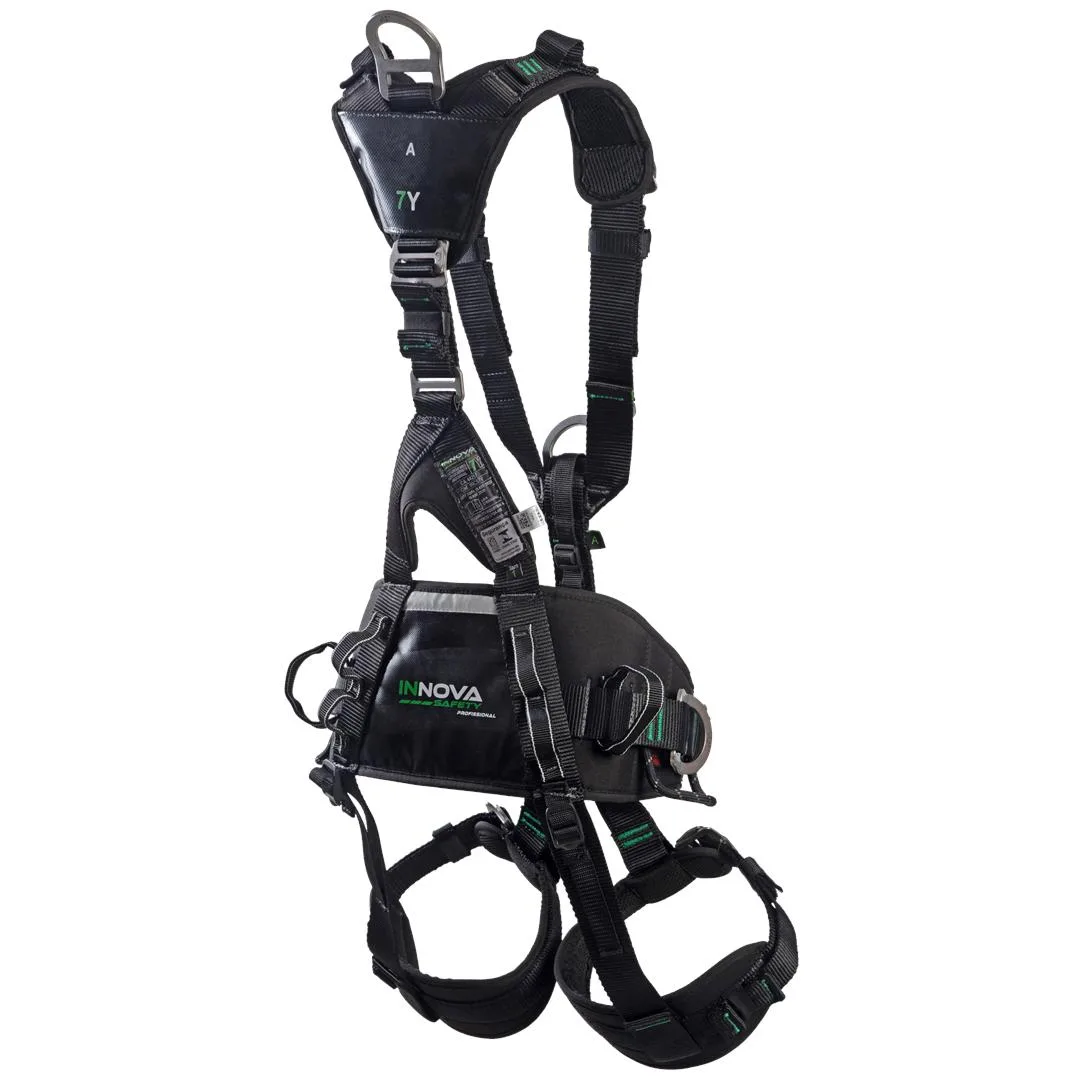

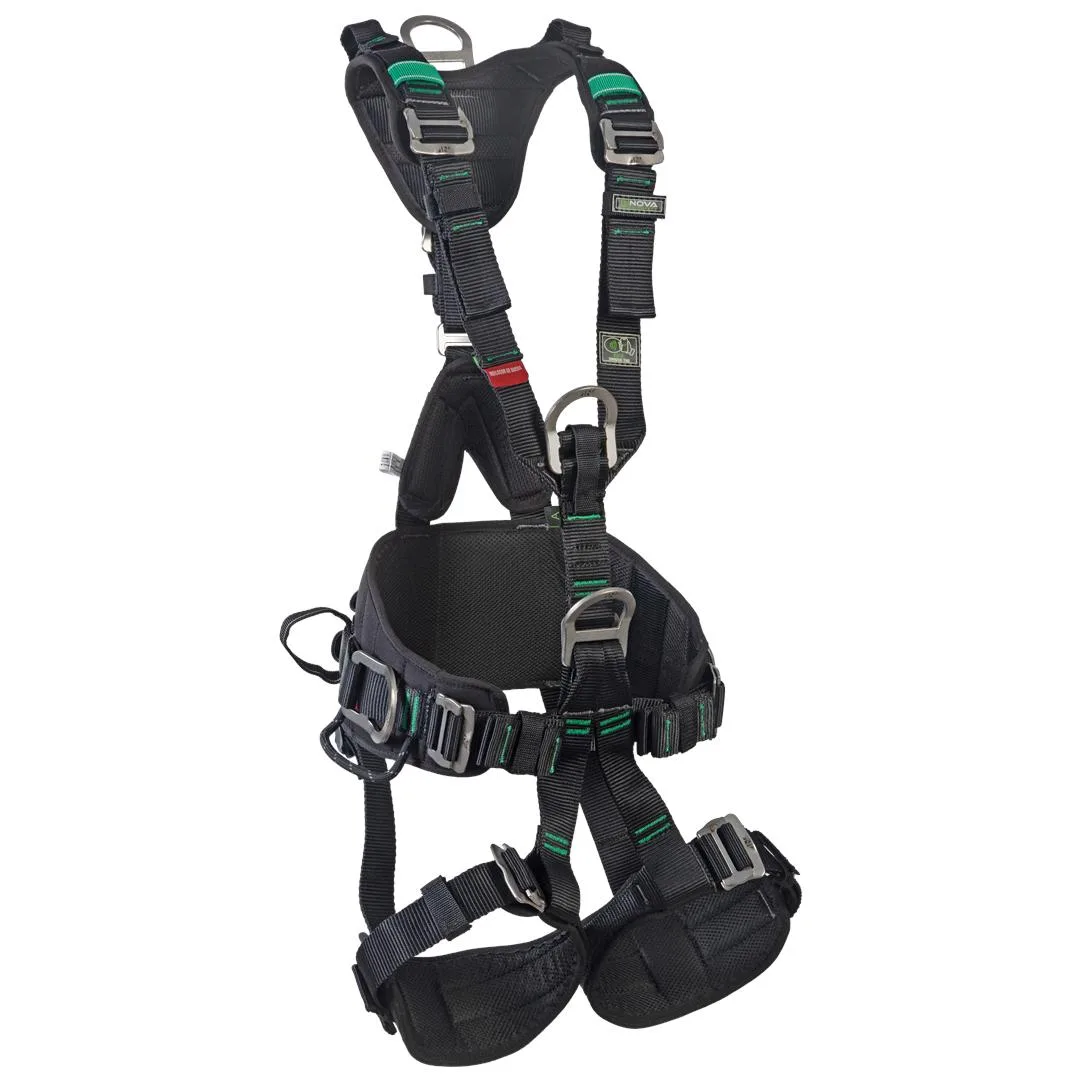

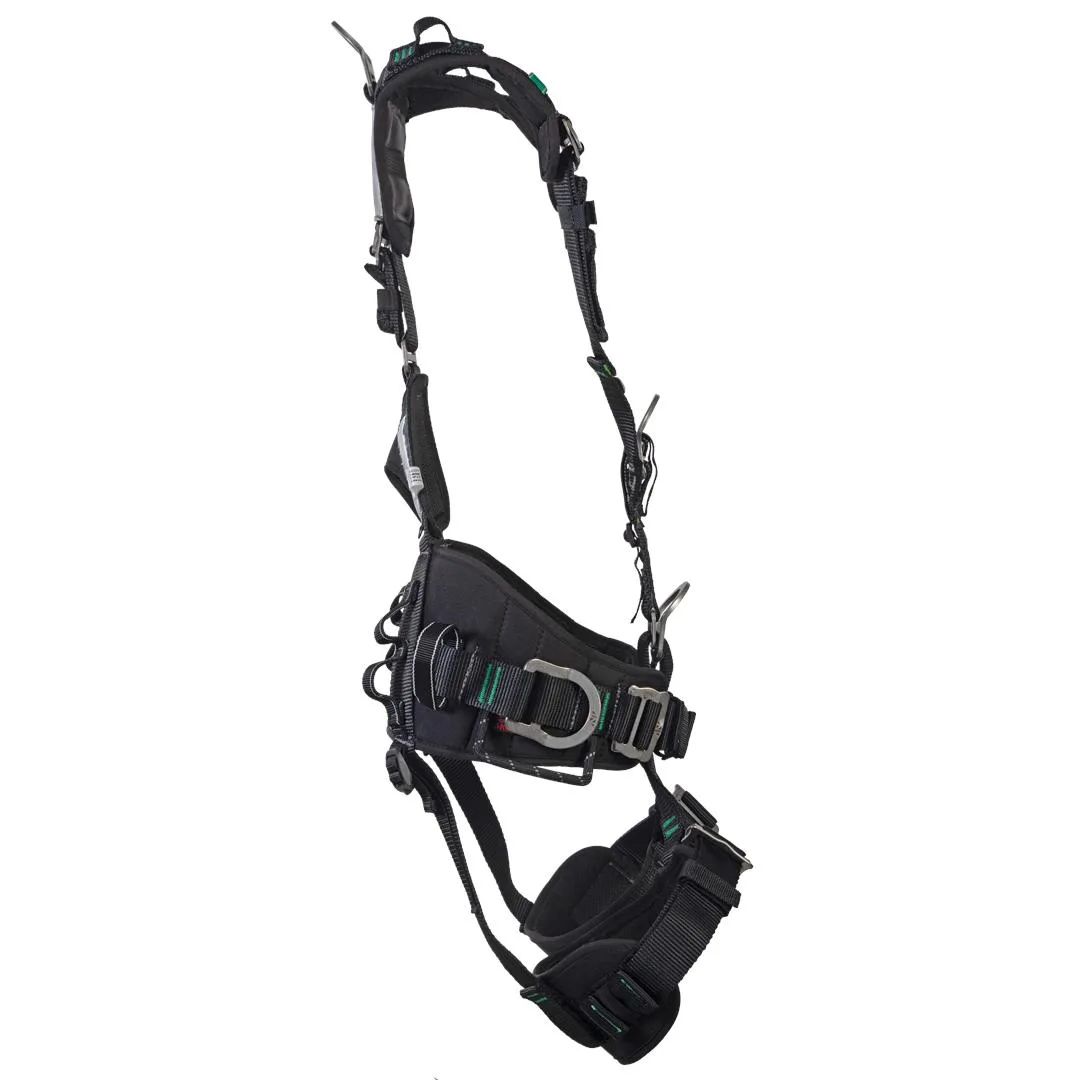

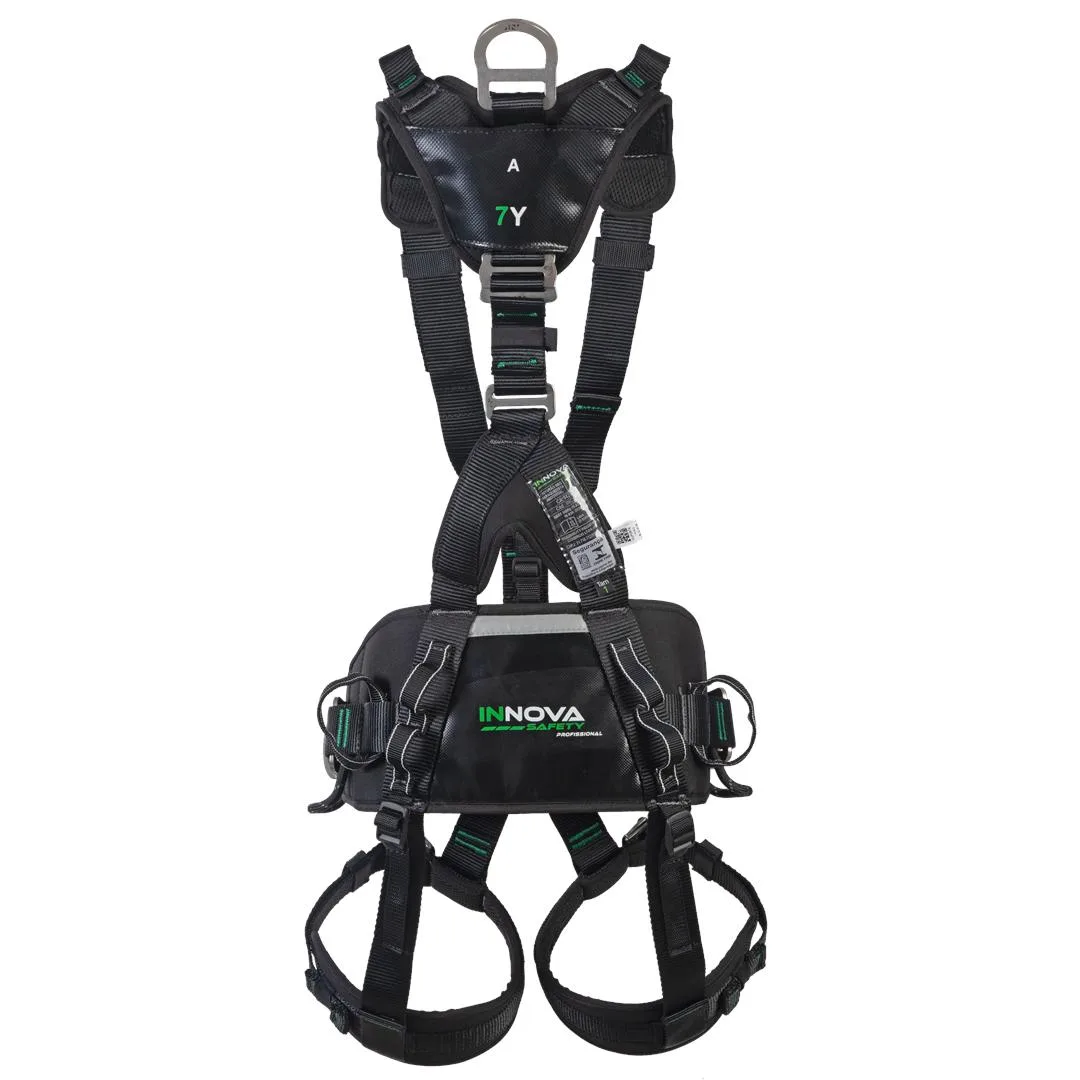

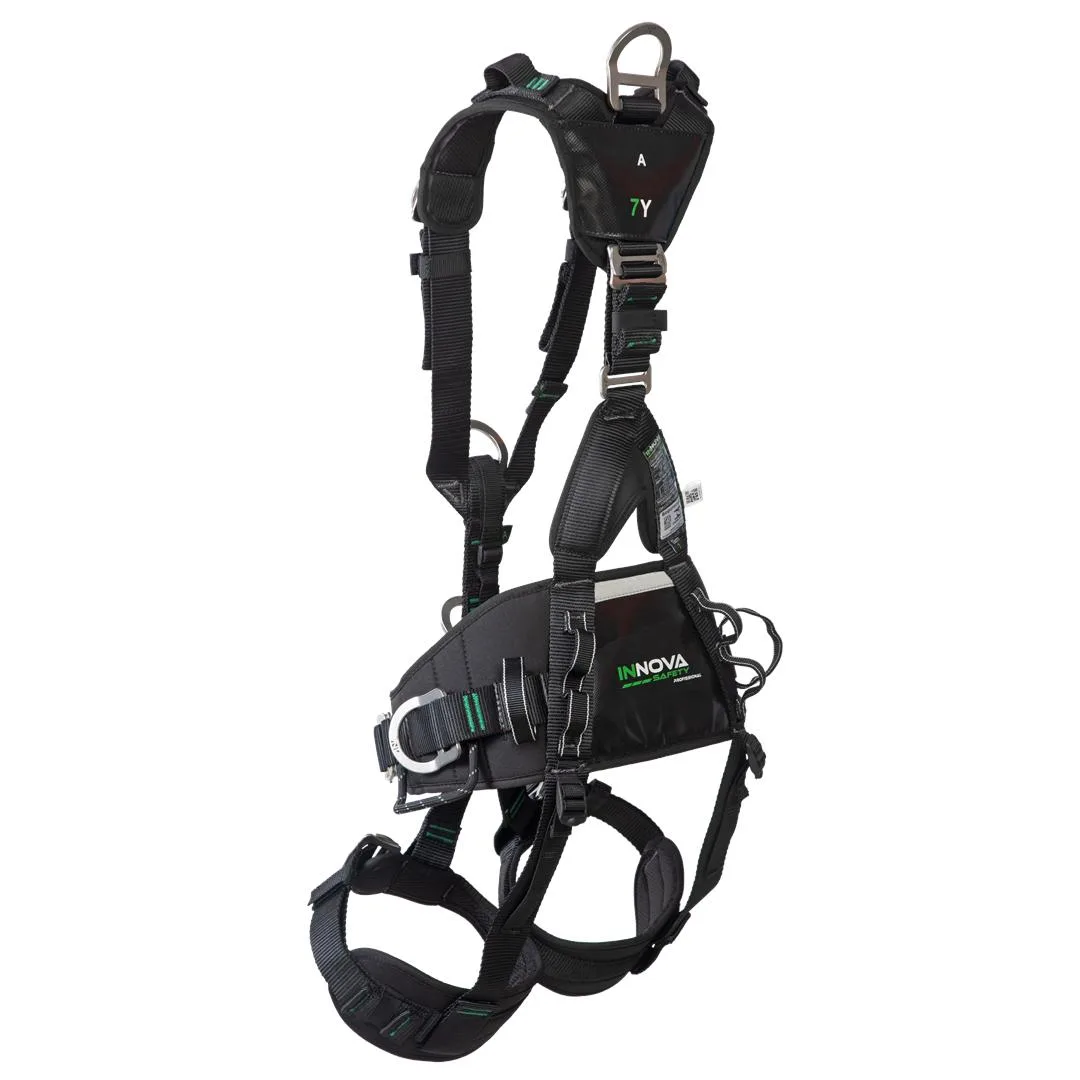

Cinturão 7Y

Desenvolvido com materiais de altíssima qualidade e com Certificado de Aprovação, o Cinturão 7Y oferece proteção em situações extremas.

Testado para 140 kg

Com o aumento das atividades em altura, há uma maior diversidade de biótipos entre os usuários. Considerando esse cenário, desenvolvemos um cinturão capaz de suportar até 140 kg, sendo testado e aprovado em laboratório para garantir sua segurança e resistência.

De acordo com a Norma Técnica NBR 15836, que regula os cintos paraquedistas utilizados em trabalho em altura conforme a NR 35, os testes devem ser realizados com um peso de 100 kg, representando um usuário médio. No entanto, nosso cinto foi testado e aprovado em laboratório com um peso de 140 kg, garantindo sua confiabilidade para usuários de diferentes perfis.

Ergonomia e conforto

O acolchoamento é um componente essencial do equipamento de proteção, especialmente em atividades em altura, onde o risco inerente exige um cinturão que priorize tanto a segurança quanto o conforto ergonômico. O uso de um equipamento adequado, com acolchoamento nas áreas estratégicas, é fundamental para proporcionar maior conforto ao usuário durante a utilização.

Acolchoamento

Os acolchoados em EVA de 10 mm possuem quatro camadas, compostas por:

• tecido externo Oxford de poliéster
• espuma em EVA de 6 mm
• espuma de 4 mm com densidade 20
• tecido interno aerado de poliéster.

Esse material, ao mesmo tempo maleável e resistente, possui pequenos orifícios que garantem ventilação eficiente, favorecendo a circulação de ar e proporcionando conforto com um toque macio, a cada uma das áreas abaixo:

• Lombar: oferece maciez e maior conforto, especialmente em situações de suspensão.
• Fivelas: evita o contato direto com o corpo do usuário, minimizando pontos de pressão.
• Pernas: o design anatômico mais largo na parte posterior e mais estreito na frente da coxa, garante um ajuste ergonômico.
• Costado: Integrado ao acolchoamento lombar, forma um conjunto que proporciona maior conforto.
• Ombros: Acolchoados e reforçados com fitas costuradas em pontos estratégicos para garantir maior resistência e segurança.

Esse conjunto de características garante um cinturão que alia ergonomia, conforto e segurança, tornando o uso prolongado mais confortável sem comprometer a proteção do usuário.

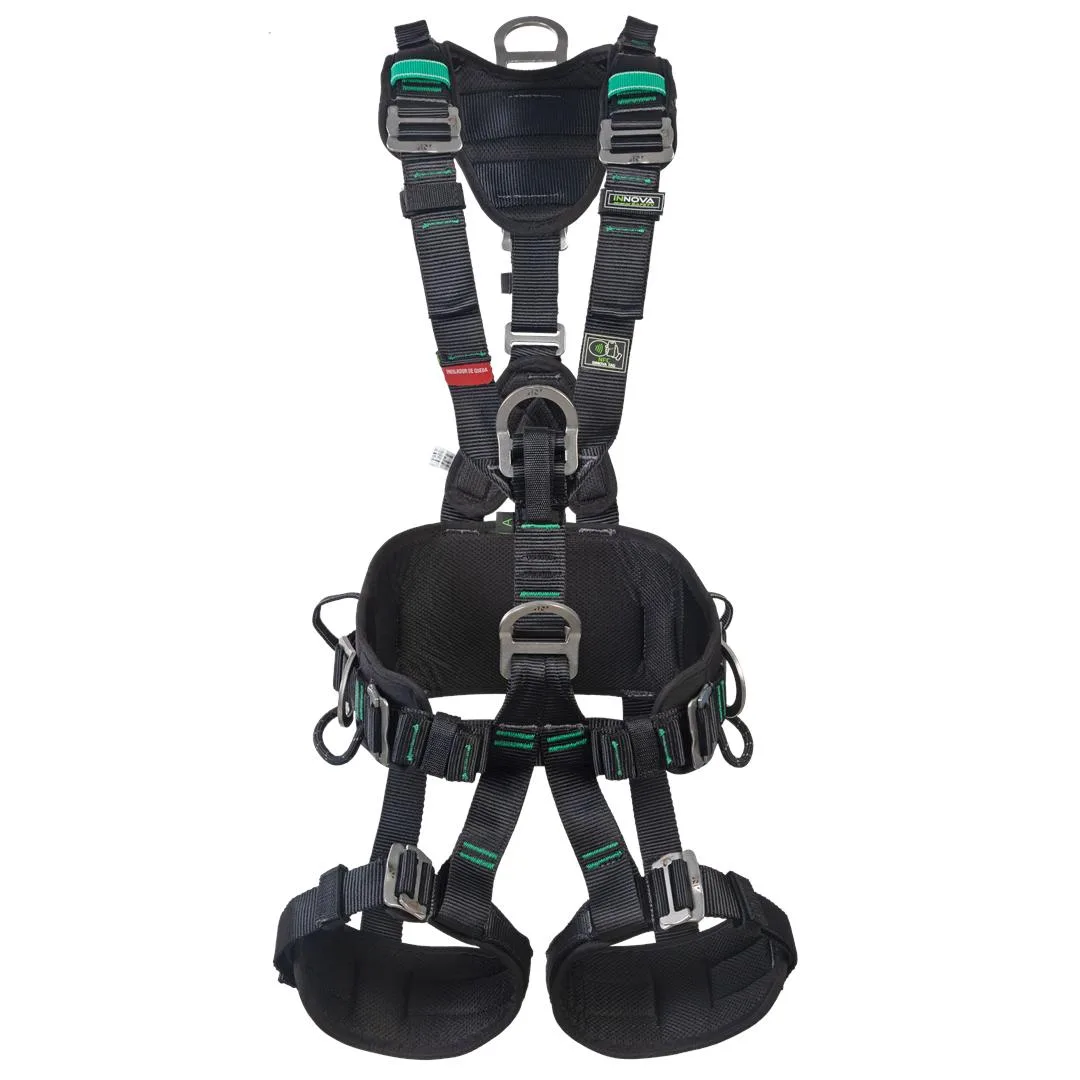

7 Pontos de conexão

Nosso cinto leva esse nome de 7Y por conta do formato em Y e também por conta dos 7  pontos de conexão, que proporcionam maior versatilidade, e faz com que o cinto seja indicado para diferentes tipos de atividades, como alpinismo industrial e acesso por cordas, resgate, espaço confinado, etc. Seus pontos de conexão são:

• um ponto peitoral (A),
• um ponto ventral,
• um ponto dorsal (A),
• dois pontos laterais de posicionamento,
• dois pontos nos ombros em fita, destinados ao acesso por suspensão a espaços confinados.

Importante: Apenas o ponto peitoral (A) e dorsal (A) são recomendados para a utilização de acessórios contra queda.

Sistema de fixação

Com fita e regulador, o sistema de fixação proporciona acomodação e ajuste rápido e fácil do ascensor peitoral.

Fivelas de ajuste rápido

Com design moderno, o 7Y é fácil de vestir e ajustar. Possui fivelas de ajuste rápido, com design exclusivo e ferramental desenvolvido internamente.

São duas fivelas localizadas nos ombros, uma no dorso para ajuste mais preciso da parte superior, uma em cada perna e duas na cintura, sendo uma no lado direito e outra no lado esquerdo.

Aço Inox 304: Qualidade, Durabilidade e Resistência em Áreas litorâneas

Para garantir qualidade, durabilidade e resistência, todas a fivelas e argolas do 7Y são produzidas em aço inox 304. Esse material aumenta a vida útil do equipamento e permite seu uso em diversos ambientes, incluindo condições de maresia, onde o aço é exposto à oxidação.

É importante destacar que, durante a inspeção, a presença de oxidação deve ser considerada um critério para o descarte do produto.

O aço inox é composto por diferentes ligas, com destaque para as séries 300 e 400. O aço inox 304, utilizado em nossos produtos, pertence à série 300 (austenítico), oferecendo alta resistência à corrosão e boa conformabilidade. Já o aço inox 400 (ferrítico), embora mais econômico, apresenta menor resistência à corrosão.

Em um ambiente de maresia (atmosfera salina), os materiais sofrem corrosão devido à presença de cloretos no ar. A resistência à corrosão nesses ambientes varia entre os diferentes tipos de aço, conforme a sua composição e o tratamento superficial. Vamos analisar a resistência à corrosão dos materiais mencionados:

1. Aço Inoxidável Série 304:

• Composição: Aço inoxidável austenítico com aproximadamente 18% de cromo (Cr) e 8% de níquel (Ni).
• Resistência à Corrosão em Maresia: O aço inox 304 tem excelente resistência à corrosão em ambientes de maresia, devido à camada passiva formada pelo cromo, que protege o material contra os efeitos dos cloretos. Mesmo em condições agressivas, o 304 é muito eficaz na proteção contra a corrosão, sendo frequentemente utilizado em indústrias marinhas e ambientes costeiros.

2. Aço Inoxidável Série 430:

• Composição: Aço inoxidável ferrítico com aproximadamente 17% de cromo e baixo teor de níquel.
• Resistência à Corrosão em Maresia: O aço inox 430 possui resistência à corrosão inferior ao 304, especialmente em ambientes com alta concentração de cloretos (como maresia). Ele é mais propenso à formação de manchas e corrosão em longo prazo quando exposto à salinidade, por isso, não é indicado em ambientes com maresia por muito tempo.

3. Aço Carbono com Zinco Leve:

• Composição: Aço carbono revestido com uma camada de zinco para proteção contra a corrosão.
• Resistência à Corrosão em Maresia: A camada de zinco oferece uma proteção sacrificial contra a corrosão, ou seja, o zinco se corroerá antes do aço subjacente. Por isso, em um ambiente de maresia e com grande concentração de cloretos, a proteção do aço diminui consideravelmente e acaba o expondo. A utilizado é recomendada apenas onde a exposição à maresia é limitada.

Comparação de Resistência à Corrosão:

Em um ambiente de maresia, o aço inox 304 é o mais resistente, seguido pelo 430 (com resistência moderada) e o aço carbono com zinco leve, que oferece proteção, mas com vida útil limitada em condições muito agressivas. O 304 é o mais indicado para aplicações marítimas devido à sua excelente resistência a cloretos. Pensando nisso, a Innova Safety aposta nesse material para aumentar ainda mais a durabilidade do 7Y mesmo em ambientes adversos.

Proteção extra contra desgaste nas fivelas e argolas

Para proteger a fita e evitar o desgaste prematuro nos pontos de maior contato, o Cinturão 7Y possui proteção extra em PVC nas fivelas e argolas. Esse revestimento interno gerencia o atrito, e faz com que a durabilidade das fitas seja maior.

Fitas de poliéster

O poliéster é um polímero sintético derivado do petróleo, utilizado na fabricação de fitas de alta resistência. Sua produção envolve o estiramento e torção das fibras, que podem ser tratadas para melhorar flexibilidade, resistência à abrasão e durabilidade.

Os fios são trançados no padrão de fita plana e compactados, o que proporciona maior espessura, resistência à abrasão e um toque mais robusto. Esse design também reduz significativamente o escorregamento das fivelas, tornando a fita ideal para aplicações que exigem máxima segurança e confiabilidade.

O corte e a selagem das bordas evitam o desfiamento, garantindo a integridade do material.

Para garantir qualidade e desempenho, a fita de poliéster passa por rigorosos testes de resistência à tração e abrasão, assegurando que atenda aos padrões de segurança e durabilidade exigidos.

Ponta dupla de segurança

A ponta dupla de segurança nas extremidades da fita, combinada com as fivelas de aço inox 304, oferece maior segurança. Com esse diferencial, sempre haverá uma ponta sobressalente para ajuste e um ponto de backup caso uma ponta passe pela fivela, evitando comprometer a segurança e prevenindo possíveis acidentes.

Passador ajustável

O passador ajustável em velcro é utilizado para reduzir a sobra da fita, evitando o deslizamento sobre a fivela e qualquer interferência nas atividades. Além disso, proporciona um aspecto visual mais organizado, mantendo as sobras de fita alinhadas e bem fixadas.

Costuras

As costuras de segurança também são um ponto forte no 7Y. São produzidas em máquinas computadorizadas para garantir maior padronização. As linhas de poliamida são resistentes e possuem cores contrastantes, o que facilita as inspeções

Porta-Equipamentos

Com 10 porta-equipamentos estrategicamente distribuídos, o 7Y proporciona fácil acesso aos acessórios e maior organização. Ele conta com:

• 2 (duas) alças rígidas em poliacetal, com design projetado para um engate mais eficiente dos equipamentos. São revestidas com capa de corda de poliéster e sua capacidade de carga é de 5 kg.
• 2 (duas) alças porta-equipamentos em anel de fita, com capacidade de carga de 15 kg.
• 4 (quatro) alças porta-equipamentos em olhais de fita plana, também com capacidade de carga de 5 kg.
• Conta com 2 (dois) Racks no ombro em fita: Oferecem melhor acomodação e posicionamento de acessórios no uso diário, estrategicamente localizados próximos ao ouvido para facilitar a audição de avisos sonoros, como rádio e detector de gás, além de servirem para talabarte e trava-quedas.

Case dorsal

Além de todos esses racks/porta-equipamentos, o 7Y conta com um case (estojo) desenvolvido para recolher a argola dorsal quando não estiver em uso, evitando enroscos ou interferências em outras atividades.

Fita refletiva

Para maior segurança em e espaços confinados, locais com baixa luminosidade ou em trabalhos noturnos, o cinto 7Y possui uma fita refletiva costurada na região lombar.  Isso assegura que o usuário seja facilmente identificado, aumentando a segurança.

Indicador de queda

Ao sofrer um impacto se rompa, o indicador de queda tem sua costura rompida, e sinaliza que o equipamento não pode ser reutilizado.

Etiqueta com informações

De alta qualidade, bordada e costurada, a etiqueta que contém as informações do equipamento é protegida com capa de cristal transparente.

O equipamento possui dois locais para exibição de dados: essa etiqueta fixada no costado e outra no Chip NFC, fixado na fita na parte frontal.

É importante destacar que, caso a etiqueta não esteja visível, o equipamento não poderá ser utilizado devido à falta de informações essenciais. Por isso, a qualidade da etiqueta é fundamental para garantir a segurança e o correto uso do equipamento.

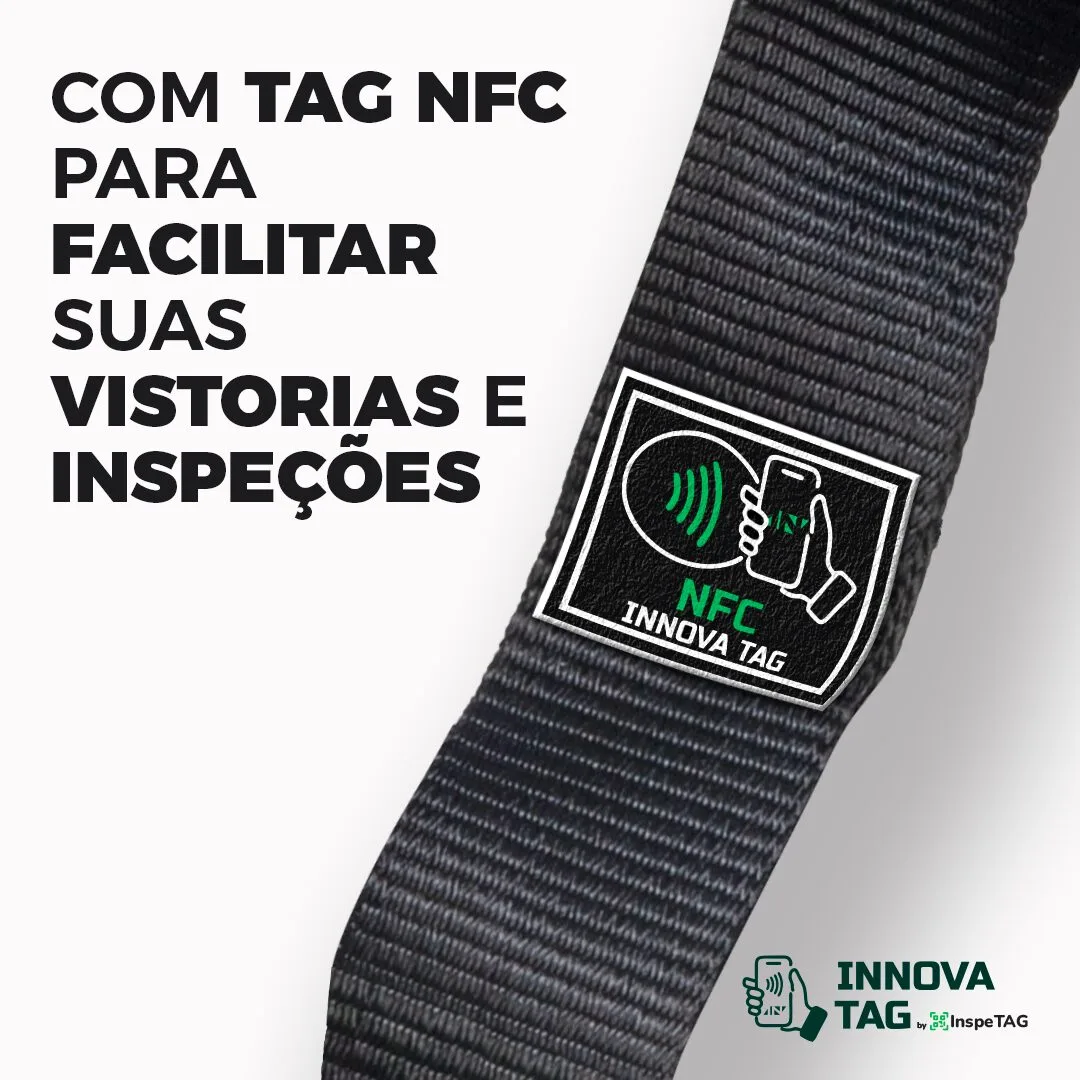

Tecnologia NFC

Nosso equipamento conta com tecnologia de ponta, integrando um Chip NFC, fixado na fita na parte frontal, que oferece acesso rápido e seguro a todas as informações essenciais. Com um simples toque, você pode consultar numeração individual, data de fabricação, lote, nota fiscal, certificação CA, validade da inspeção, número da TAG, prazo de validade do produto e muito mais.

Além disso, o sistema registra os responsáveis pela conferência e aprovação, garantindo total controle e rastreabilidade. Também inclui o registro e instruções para inspeções rotineiras, facilitando o monitoramento e a manutenção do equipamento.

Mais inovação, mais eficiência e mais segurança no seu dia a dia!

Validade de 10 anos

Desenvolvido com materiais de alta qualidade e rigorosos padrões de fabricação, nosso equipamento oferece durabilidade excepcional. Com base em sua resistência e desempenho, estendemos sua validade para 10 anos, garantindo mais segurança e confiabilidade.

Certificado de Aprovação (CA): 44257

Recomendações:

•  Leia o manual;
• Treinamento específico prévio é obrigatório para utilização deste produto.
